بیل مکانیکی 22 تن CE225
بیل مکانیکی 22 تنی CE225

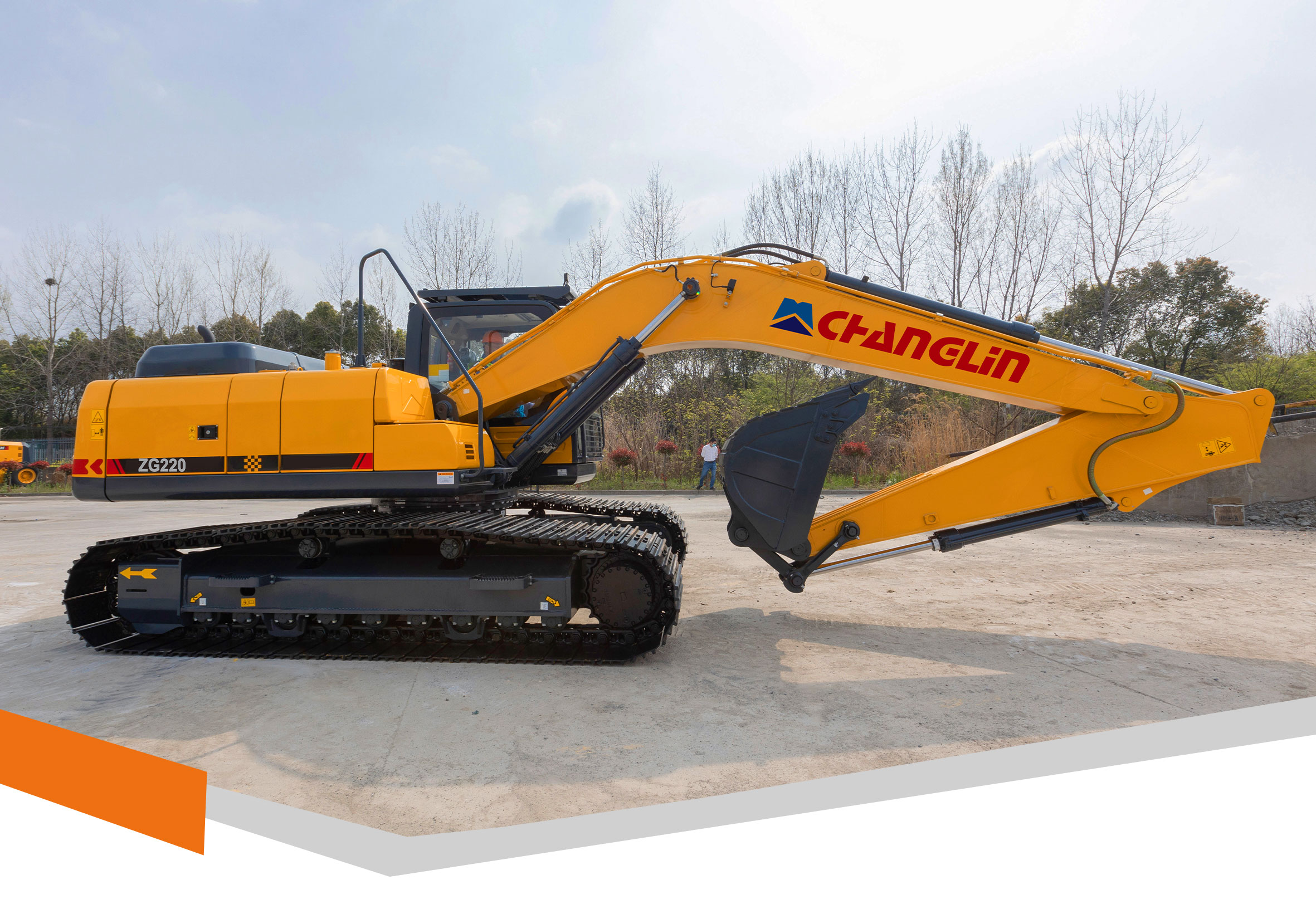

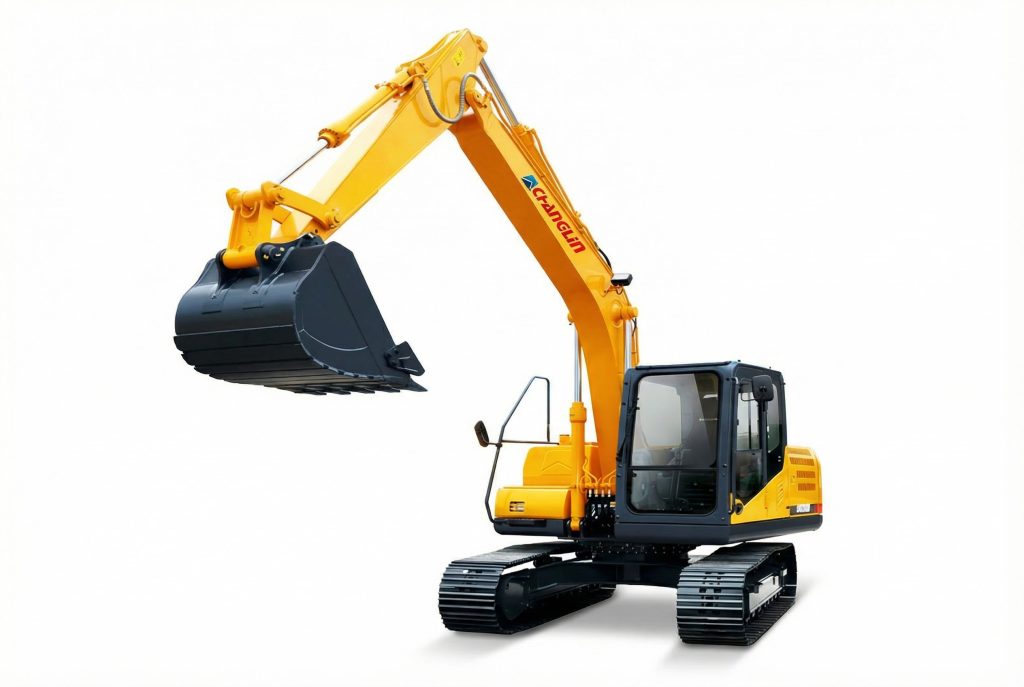

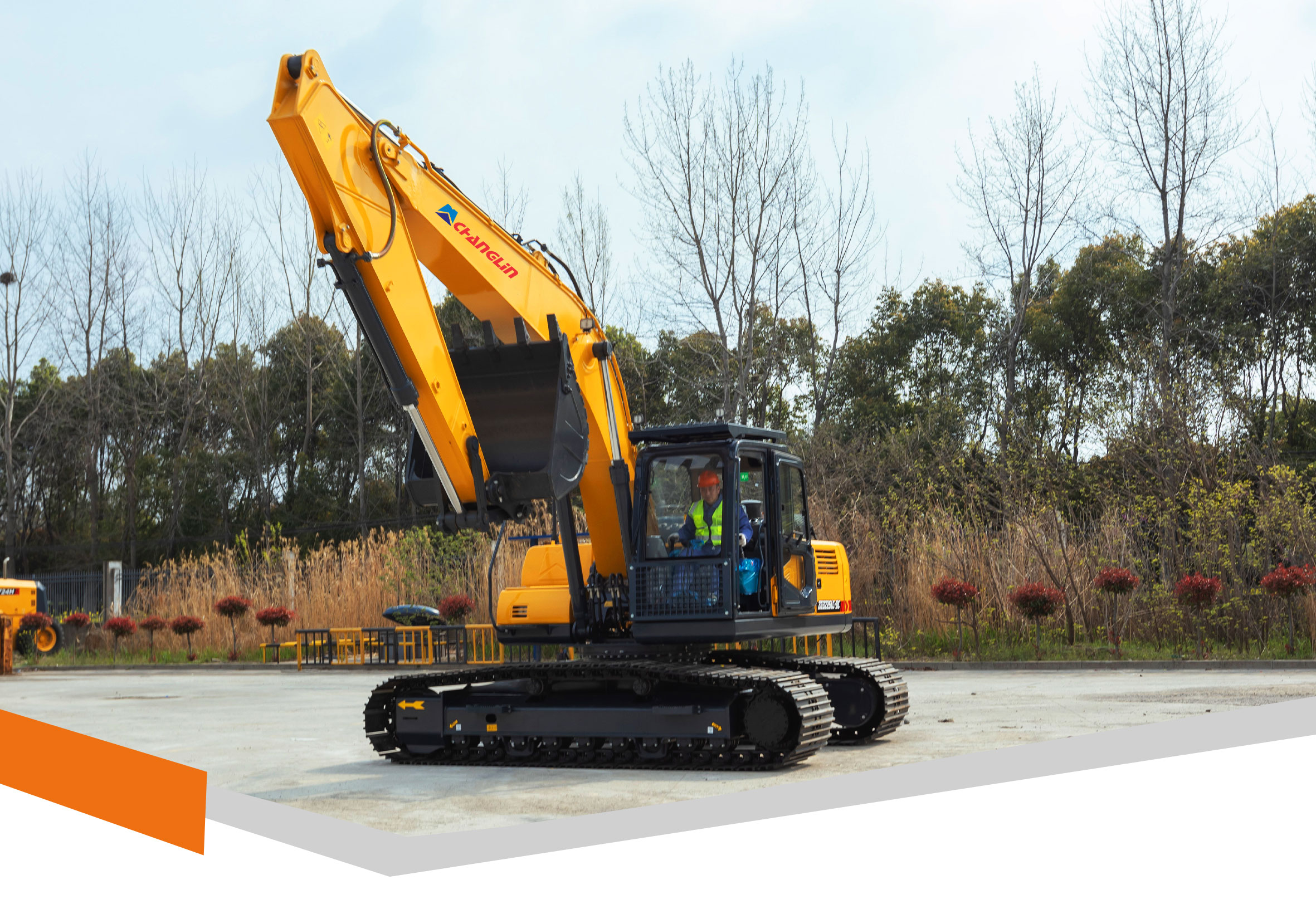

بیل مکانیکی 22 تنیCE225 محصول شرکت چانگلین است که توسط شرکت سنگین ماشین ایستا در ایران تولید و عرضه می‌شود. این بیل مکانیکی یکی از ماشین‌آلات سنگین و کاربردی در پروژه‌های عمرانی، راه‌سازی و بسیاری از صنایع دیگر می‌باشد. بیل مکانیکی 22تنی CE225 از جمله مدل‌های محبوب و پرفروش در بازار ایران است که از لحاظ کارایی و قیمت نسبت به رقبا گزینه مناسبی به شمار می‌آید.
ویژگی‌های بیل مکانیکی 22 تن
- وزن عملیاتی: بیل مکانیکی CE225 با وزن عملیاتی حدود 22 تن ساخته شده است، که باعث می‌شود برای پروژه‌های متوسط و سنگین مناسب باشد.
- موتور و قدرت: قدرت موتور این بیل مکانیکی 150 اسب بخار می‌باشد که به عملکرد بهتر در شرایط سخت کمک می‌کند.
- سیستم هیدرولیک: بیل مکانیکی CE225 دارای سیستم هیدرولیک پیشرفته‌ای است که به کارایی بهتر دستگاه و دقت بیشتر در انجام عملیات حفاری، بارگیری، و انتقال مواد کمک می‌کند.
- عملکرد و قابلیت‌ها: این بیل مکانیکی قادر به انجام طیف وسیعی از کارها از جمله حفاری، بارگیری خاک و سنگ، پاکسازی و تسطیح زمین است.
- کیفیت و دوام: با توجه به ساختار محکم و استحکام بالا، این بیل مکانیکی می‌تواند به مدت طولانی و در شرایط کاری سخت، به‌خوبی عمل کند و استفاده از مواد با کیفیت بالا در ساخت این دستگاه باعث افزایش طول عمر و کاهش هزینه‌های نگهداری می‌شود.
مشخصات فنی
- مجهز به موتور پر قدرت Cummins
- پمپ اصلی Kawasaki
- شیرکنترل in Line – Germany
- سویینگ موتور in Line – Germany
- شاسی و باکت سخت کاری شده

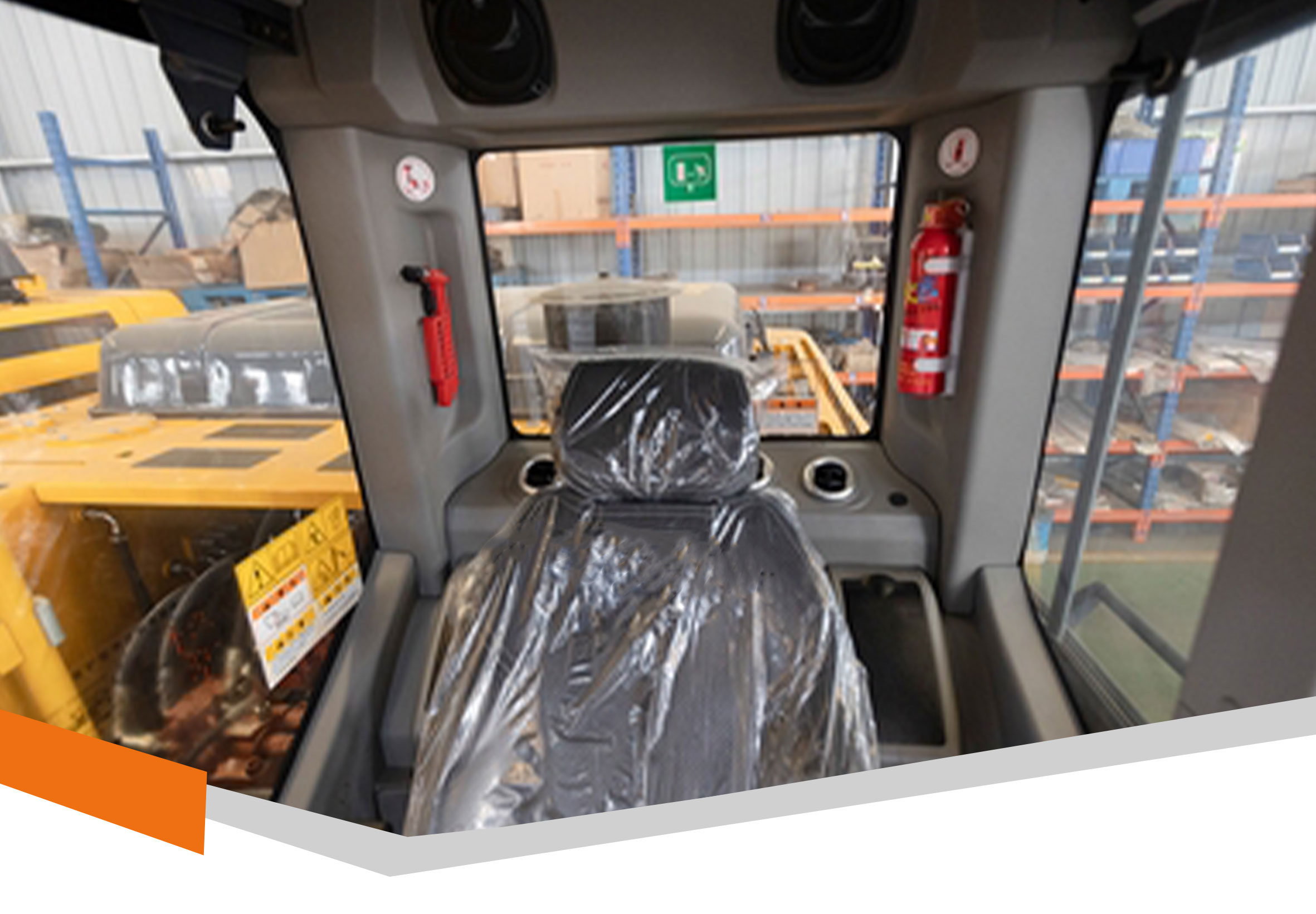

- کابین لوکس ، Fops/ Rops ، عایق صدا و گرد و غبار

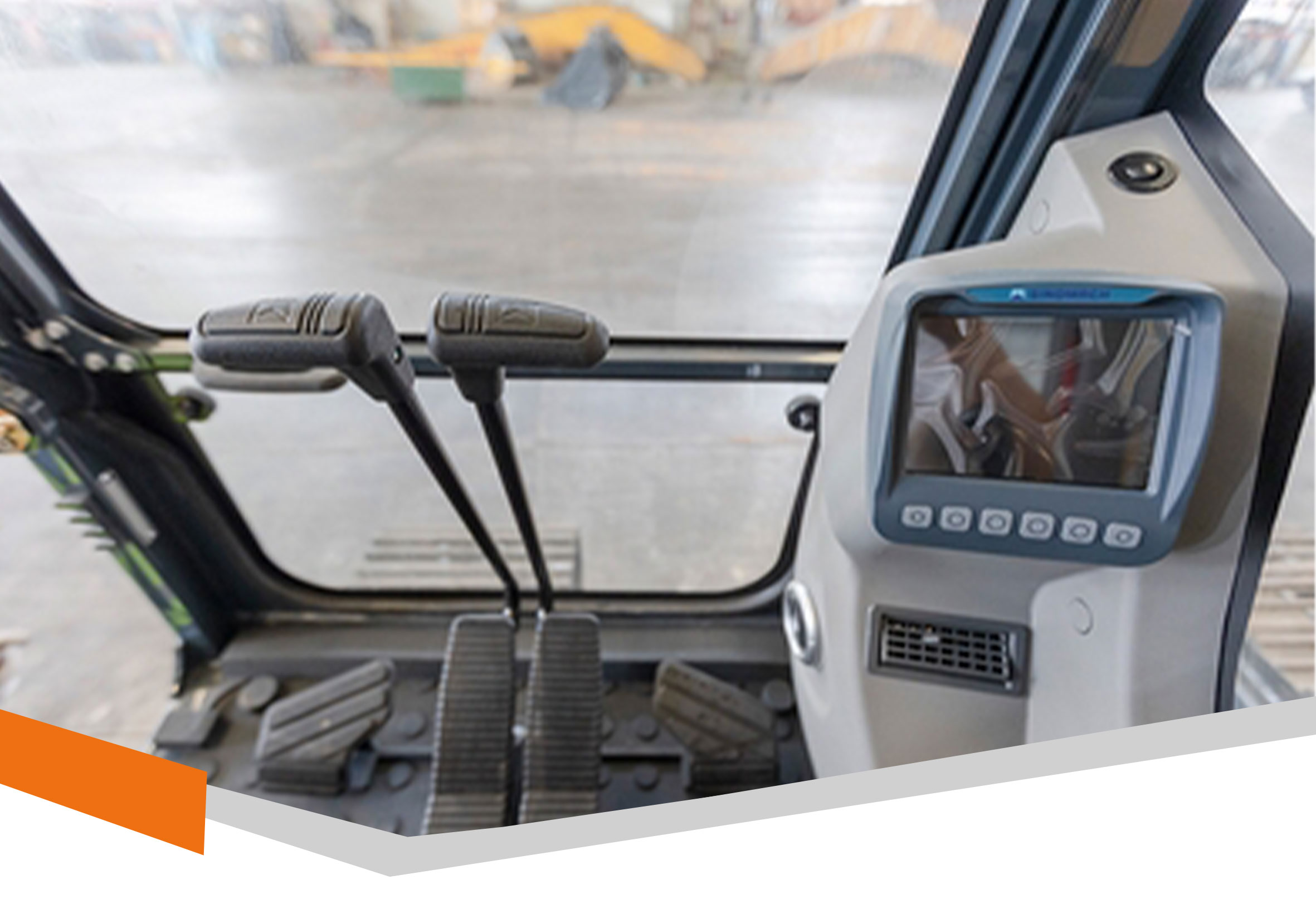

- مانیتور دیجیتال برای کنترل ادوات
- بوم و استیک تقویت شده با قابلیت کار در معادن سنگ
- سیستم تهویه مطبوع (سرد و گرم) A/C
- سیستم لوله کشی جهت نصب چکش
مشخصات عمومی |
|
| وزن عملیاتی(kg) | 22000 |
| حجم باکت(m3) | 1.1 |
| حداکثر عمق حفاری(mm) | 6707 |
| سرعت حرکت دورانی سویینگ(rpm) | 13.9 |
| سرعت حرکت خرگوشی(km/h) | 5.8 |
| سرعت حرکت لاک پشتی(km/h) | 3.3 |
| ماکزیمم حرکت بر روی شیب | (70%)35 |
| باتری | دو عدد اتمیک (خشک) |
| ظرفیت تانک سوخت(L) | 400 |
| ظرفیت تانک روغن موتور(L) | 24 |
ابعاد |
|
| طول * عرض * ارتفاع(mm) | 3030*2990*9660 |
| عرض زنجیر(mm) | 600 |
| طول بازو(mm) | 2910 |
| طول بوم(mm) | 5680 |
قوای محرکه(موتور) |
|

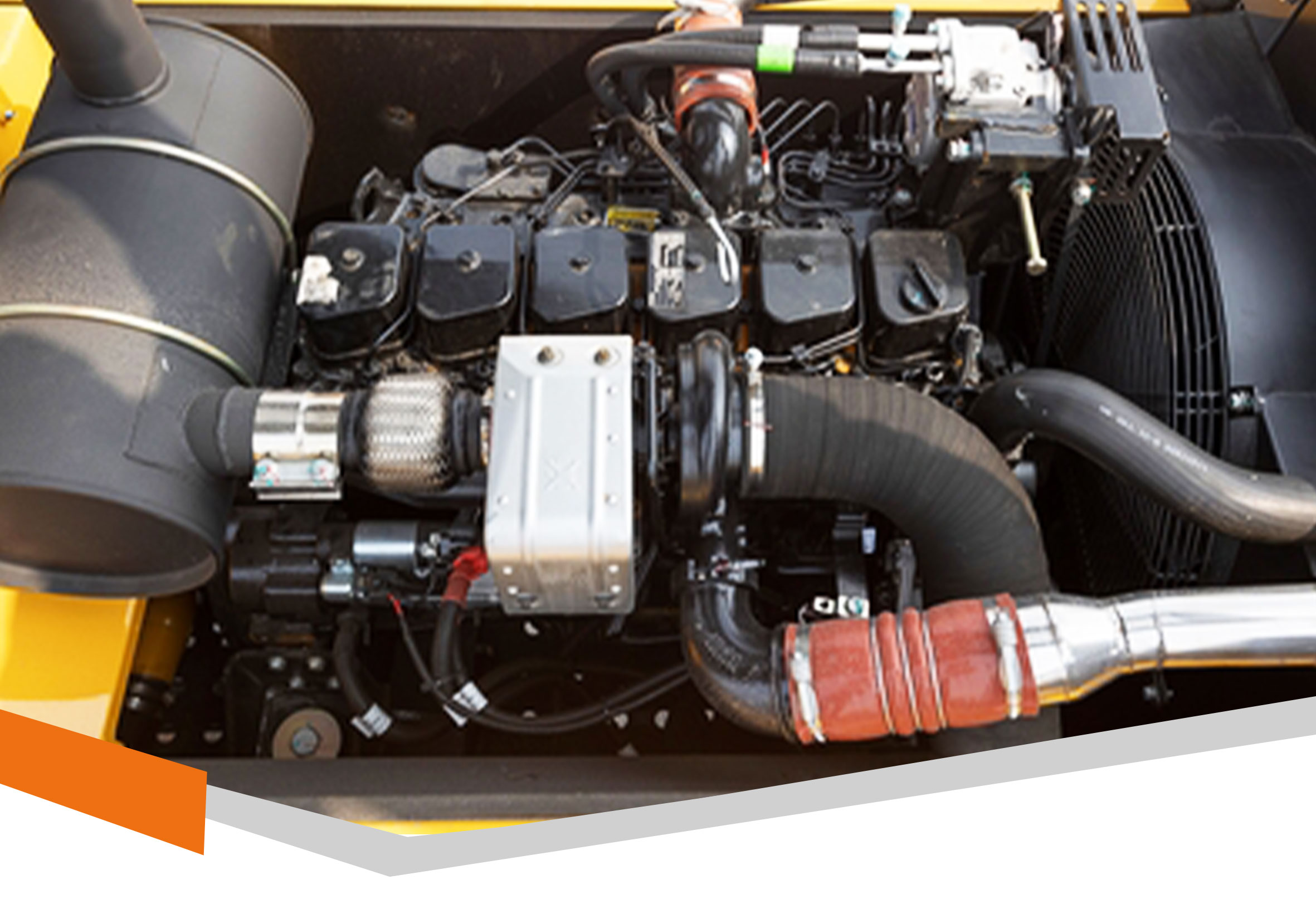

| مدل موتور/ نوع موتور | Cummins 6BTAA5.9 / پاشش مستقیم، توربو شارژ انژکتوری |
| قدرت موتور(hp) | 150 |
| تعداد سیلندر | 6 |
| حجم موتور(L) | 5.9 |
مشخصات سیستم هیدرولیک |
|
| پمپ اصلی / نوع پمپ اصلی | (PNM) Kawasaki اصلی / دوبل، پیستونی، دبی متغیر |
| پمپ پایلوت | دنده‌ای تک مرحله‌ای |
| سویینگ موتور / مدل سویینگ موتور | (PNM) Kawasaki اصلی هیدرو موتور محوری پیستونی با گیربکس کاهنده |
| شیر کنترل / نوع شیر کنترل | (Germany) In Line / کنترل هیدرولیکی پایلوت |
| هیدرو موتور حرکت | Hyundai |

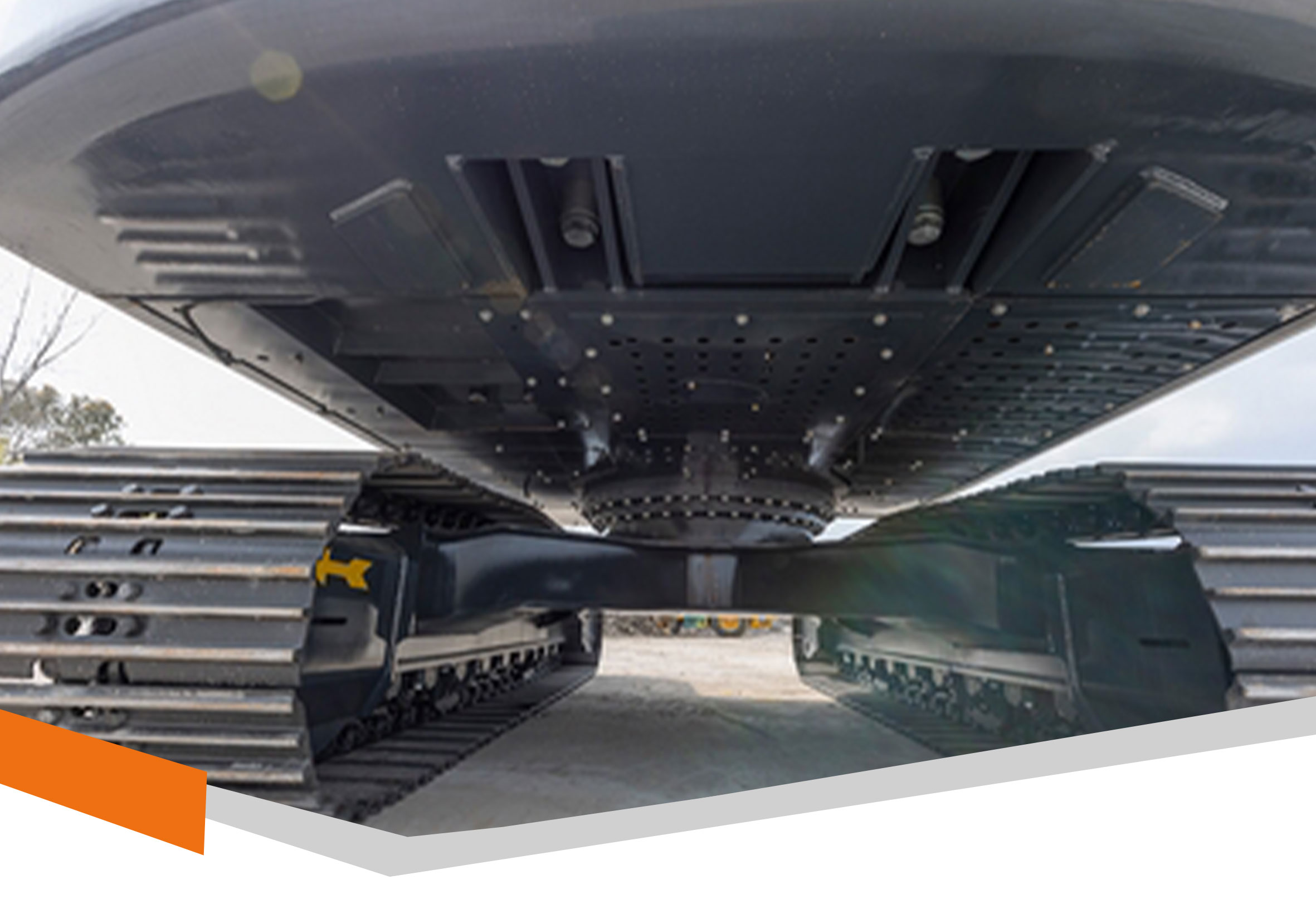

سیستم حرکت و زیربندی |
|
| رولیک (بالا – پایین) | بالا 2 – پایین 9 |
| عرض کفشک(mm) | 600 |
کابین |
|
| مشخصات کابین | کابین لوکس، Fops & Rops، عایق صدا و گرد و غبار |
| A/C | سیستم تهویه مطبوع(سرد و گرم) |
| استاندارد صوتی(آلایندگی صوتی) | DB 75 > |
| سیستم کنترل ادوات | (دسته جوی استیک) |
| مانیتور/ صندلی | دیجیتال جهت کنترل ادوات / ارگونومیک، متحرک، قابل تنظیم |
| آپشن | پمپ گازوئیل کش و دوربین عقب |
سایر |
|
| سیستم لوله‌‌کشی جهت نصب چکش | |
| بوم و استیک تقویت شده با قابلیت کار در معادن سنگ |
